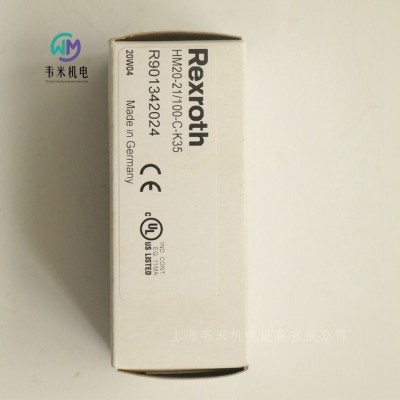

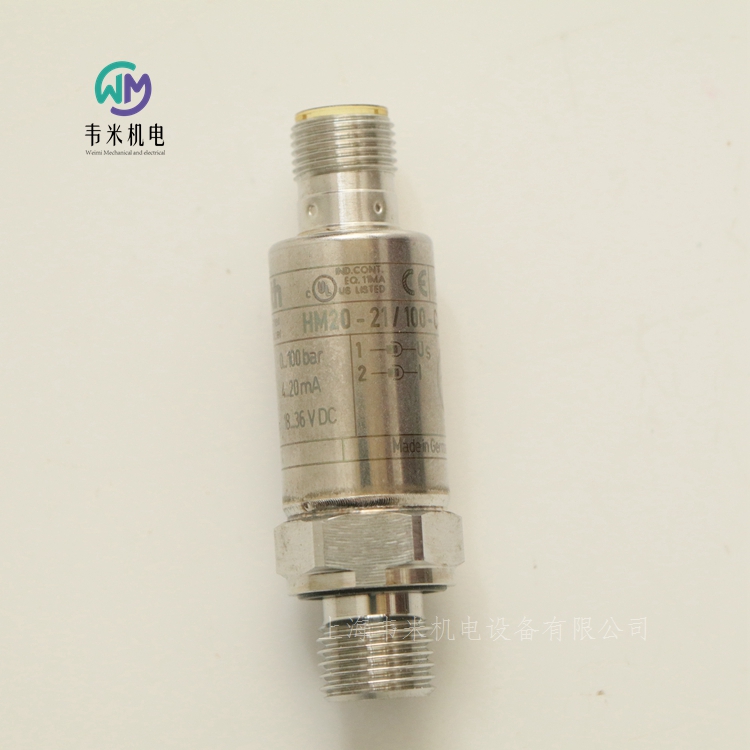

REXROTH壓力傳感器HM20-21/100-C-K35，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，10年老店，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

力士樂適合液壓應用的壓力傳感器

HM20

組件系列 2X

測量液壓系統壓力

8 個測量范圍，大 630 bar

帶薄膜測量單元的傳感器

與介質接觸的組件由不銹鋼制成

高爆裂壓力，反向極性、過電壓和短路保護，確保操作安全

特性曲線誤差<0.5 %

非重復性 <±0.05 %

環境溫度 –40 … +85 °C

船用認證 DNV 適用于所有帶電流輸出的型號

力士樂REXROTH壓力傳感器訂貨信息：

HM20-2X/400-C-K35-N

1、類型

HM20 →測壓變換器

2、生產系列號

2X   →設備系列 20 到 29（20 到 29：安裝尺寸和插腳分配不變）

3、大壓力值

10   →10 bar

50   →50 bar

100  →100 bar

160  →160 bar

250  →250 bar

315  →315 bar

400  →400 bar

630  →630 bar

4、輸出類型

C    →電流輸出端 4 至 20 mA（獲得船用認證 DNV）

H    →電壓輸出端 0.1 至 10 V

5、插頭類型

K35  →設備插頭，4 針，M12 x 1

N   →節流元件（相當于 0.3 mm噴嘴）

電纜束或電纜插座不在供貨范圍內；請另行訂購

技術數據：

重量：0.06kg

額定溫度范圍：-25 … +80℃

環境溫度范圍：-40 … +85℃

存儲溫度范圍：-40 … +80℃

壓力介質：HL、HLP、HFC、氮氣（大允許 300 bar）

介質溫度范圍：-40 … +90℃

正弦試驗，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

噪音測試符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 個軸

運輸沖擊符合 DIN EN 60068-2-27：15 g/11 ms/3 個軸

壓力油口（確保徹底排氣）：螺紋連接 G1/4 符合 DIN 3852 形式 E

外殼材料：V4A (1.4404)、PEI、HNB

材料與測量元件的過程連接：1.4542 (17-4 PH / 630); 密封圈 NBR

節流元件：在過程連接的壓力通道中。相當于 0.3 mm 的噴嘴，可降低因壓力峰值或氣蝕等高動態效應而造成損壞的風險。

節流材料：1.4305

緊固扭矩：

液壓接口

<400 bar：20 … 25Nm

≥400 bar：25 … 30Nm

連接插頭（如果不存在擰緊扭矩規格，建議使用。）：0.6 … 1.5Nm

使用壽命：6 千萬加載次數或 60000 h

電磁兼容性 (EMC)

EN 61000-6-2 / EN 61326-2-3

EN 61000-4-2 靜電放電抗干擾性檢測：4 CD / 8 AD 帶有 BWK B（kV）

EN 61000-4-3 射頻電磁波抗干擾檢測：10V/m (80 … 2700 MHz)，帶有 BWK A

EN 61000-4-4 電性快速脈沖群抗干擾檢測：2 帶有 BWK B（kV）

EN 61000-4-5 浪涌雷擊測試：1 帶有 BWK B（kV）

EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，帶有 BWK A

EN 61000-4-8 電源頻率磁場抗干擾檢測 50/60 Hz：100A/m，帶有 BWK A

EN 61000-4-9 電源頻率磁場脈沖抗干擾檢測：1000A/m 帶有 BWK A

EN 61000-6-3 / EN 61326-2-3

EN 55016-2-1 干擾電壓檢測：0.15 … 30MHz（等級 B，EN 55022）

EN 55016-2-3 無線電干擾場強檢測：30 … 1000MHz（等級 B, EN 55022）

電氣連接：連接器，4 極 M12 x 1，外殼上

防護等級符合 EN 60529 標準：IP65 / IP67（如果使用的是適合且正確安裝的連接插頭。）

符合性：

CE：根據 EMC 指令

UKCA：根據 "UK EMC Regulations

輸入：

電源：：24V

電流消耗：≤ 12mA

絕緣電阻：> 100MΩ(500 VDC)

輸出：

輸出信號：

電流：4 … 20mA

電壓：0.1 … 10V

設置時間 (10 ... 90 %)：< 1ms

特性曲線誤差（在整體測量范圍內，包括非線性、滯后、零電位和端值偏差，符合 IEC 61298-2 規定的測量偏差要求）：< 0.5%

溫度系數

零位和范圍

額定溫度范圍內：< 0.1%/10 K

超出額定溫度范圍：< 0.2%/10 K

特定條件下的長期漂移（1 年）：< ± 0.1%

德國力士樂REXROTH壓力傳感器訂貨號和型號：

R901342024 HM20-21/100-C-K35

R901342033 HM20-21/400-C-K35

R901342027 HM20-22/250-H-K35

R901342033 HM20-22/400-C-K35

力士樂REXROTH液壓-電氣柱塞式壓力開關

HED 8 -2X

組件系列 2X

大工作壓力 630 bar

壓力等級 50、100、200、350 和 630 bar

UL 組件，CCC 認證

重量：0.8kg

安裝位置：任意

環境溫度范圍（NBR 密封件）：-25 … +50℃

環境溫度范圍（FKM 密封件）：-20 … +50℃

環境溫度范圍（低溫密封件）：-40 … +50℃

正弦試驗：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期

運輸沖擊：DIN EN 60068-2-27:1995-03：15 g / 11 ms

沖擊測試：DIN EN 60068-2-29:1995-03：25 g / 6 ms

噪音測試：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min

符合性/證書：

CE：

DIN EN 61058-1: 2002 / A2: 2008

DIN EN 60947-1: 2007 / A1: 2011

DIN EN 60947-5-1: 2004 / A1: 2009

DIN EN 60529: 1991 / A2: 2013

UL：UL 508 第 17 版，文件編號：E223220（高 350 bar）

CCC：GB14048.5-2008

RoHS：符合歐盟指令 2011/65/EU

液壓油溫度范圍（NBR 密封件）：-25 … +80℃

液壓油溫度范圍（FKM 密封件）：-20 … +80℃

液壓油溫度范圍（低溫密封件）：-40 … +80℃

粘度范圍：10 … 800mm2/s

加載次數：≥ 5 百萬

帶連接器“K14”：EN 175301-803，3 極 + PE

防護等級符合 EN 60529 標準：IP65（已安裝并固定連接插頭）

帶連接器“K35”：IEC 61076-2-101，M12 x 1，A 編碼，4 極

防護等級符合 EN 60529 標準：IP67，已安裝和裝配連接插頭

大切換頻率：7200 1/h

轉換度（重復精度）：< 調定壓力的 1 %

開關：符合 VDE 0630-1/DIN EN 61058-1

轉換電阻：< 50mΩ

特點：

用于底板安裝/管道安裝

用于法蘭連接，符合 ISO 16873

作為垂直疊加元件，與疊加閥板相連接，符合 ISO 4401

5 檔壓力

4 種調整類型：

– 帶或不帶保護帽的主軸

– 帶刻度的主軸，帶或不帶保護帽

– 帶刻度旋鈕

– 帶刻度可鎖定旋鈕

電氣連接

– 帶設計 A 閥插頭（大型方形連接器）

– 帶 M12 x 1 連接器

帶常閉/常開觸點功能的微動開關

電流零電位轉換（從 1 mA 到 2 A）

壓力范圍經過 UL 認證，高達 350 bar

HED 8 類型的液壓-電氣壓力開關是柱塞式壓力開關。它們的基本構成是殼體、帶柱塞的安裝套件、壓縮彈簧、調節元件和微動開關。

如果要監測的壓力低于調定壓力，則操作微動開關。要監測的壓力通過節流孔傳到柱塞。柱塞受彈簧座支持并克服壓縮彈簧不斷變化的作用力。彈簧座將柱塞的運動傳輸到微動開關，并在達到調定壓力時釋放后者的壓力。這會打開或關閉電路，具體取決于電路設置。彈簧座的機械前擋塊在壓力突然降低和過壓的情況下，可保護微動開關免于受到機械損傷，并防止壓縮彈簧的固態壓縮。

注意：

要延長使用壽命，安裝壓力開關時應確保振動較小，使其免于受到液壓沖擊。

德國力士樂REXROTH壓力繼電器訂貨號和型號：

R901099808 HED8OH-20/200K14

R901107369 HED8OH-20/200K14KW

R901101640 HED8OH-20/350K14

R901102747 HED8OP-20/100K14

R901107370 HED8OP-20/100K14KW

R901102721 HED8OP-20/200K14

R901108018 HED8OP-20/200K14KW

R901106453 HED8OP-20/350K14

R901107914 HED8OP-20/350K14KS

R901102349 HED8OH-20/50K14

R901106262 HED8OA-20/100K14AS

R901095551 HED8OA-20/100K14KS

R901106448 HED8OA-20/200K14KW

R901102716 HED8OA-20/350K14KW

R901107915 HED8OA-20/630K14S

液壓-電氣柱塞式壓力開關

HED5 -3X

組件系列 3X

大工作壓力 400 bar

壓力等級 25、63、100、200 和 400 bar

UL 認證

CCC 認證（MT 型號除外）

4 個壓力等級

帶大型方形連接器的電氣連接

帶常閉/常開觸點功能的微動開關

電流零電位轉換（從 1 mA 到 2 A）

HED 5 類型的液壓-電氣壓力開關是柱塞式壓力開關。

基本構成是殼體、帶柱塞的安裝套件、壓縮彈簧、調節元件和微動開關

被監測的壓力作用于柱塞

后者受彈簧座支持并克服壓縮彈簧不斷變化的作用力。

彈簧座將柱塞的運動傳輸到微動開關。這會打開或關閉電路，具體取決于電路設置。

注意：

要延長使用壽命，安裝壓力開關時應確保振動較小，使其免于受到液壓沖擊。

德國力士樂REXROTH壓力繼電器訂貨號和型號：

R901185727 HED5OH-31/100K14

力士樂適合液壓應用的壓力傳感器

HM20

組件系列 2X

測量液壓系統壓力

8 個測量范圍，大 630 bar

帶薄膜測量單元的傳感器

與介質接觸的組件由不銹鋼制成

高爆裂壓力，反向極性、過電壓和短路保護，確保操作安全

特性曲線誤差<0.5 %

非重復性 <±0.05 %

環境溫度 –40 … +85 °C

船用認證 DNV 適用于所有帶電流輸出的型號

力士樂REXROTH壓力傳感器訂貨信息：

HM20-2X/400-C-K35-N

1、類型

HM20 →測壓變換器

2、生產系列號

2X   →設備系列 20 到 29（20 到 29：安裝尺寸和插腳分配不變）

3、大壓力值

10   →10 bar

50   →50 bar

100  →100 bar

160  →160 bar

250  →250 bar

315  →315 bar

400  →400 bar

630  →630 bar

4、輸出類型

C    →電流輸出端 4 至 20 mA（獲得船用認證 DNV）

H    →電壓輸出端 0.1 至 10 V

5、插頭類型

K35  →設備插頭，4 針，M12 x 1

N   →節流元件（相當于 0.3 mm噴嘴）

電纜束或電纜插座不在供貨范圍內；請另行訂購

技術數據：

重量：0.06kg

額定溫度范圍：-25 … +80℃

環境溫度范圍：-40 … +85℃

存儲溫度范圍：-40 … +80℃

壓力介質：HL、HLP、HFC、氮氣（大允許 300 bar）

介質溫度范圍：-40 … +90℃

正弦試驗，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

噪音測試符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 個軸

運輸沖擊符合 DIN EN 60068-2-27：15 g/11 ms/3 個軸

壓力油口（確保徹底排氣）：螺紋連接 G1/4 符合 DIN 3852 形式 E

外殼材料：V4A (1.4404)、PEI、HNB

材料與測量元件的過程連接：1.4542 (17-4 PH / 630); 密封圈 NBR

節流元件：在過程連接的壓力通道中。相當于 0.3 mm 的噴嘴，可降低因壓力峰值或氣蝕等高動態效應而造成損壞的風險。

節流材料：1.4305

緊固扭矩：

液壓接口

<400 bar：20 … 25Nm

≥400 bar：25 … 30Nm

連接插頭（如果不存在擰緊扭矩規格，建議使用。）：0.6 … 1.5Nm

使用壽命：6 千萬加載次數或 60000 h

電磁兼容性 (EMC)

EN 61000-6-2 / EN 61326-2-3

EN 61000-4-2 靜電放電抗干擾性檢測：4 CD / 8 AD 帶有 BWK B（kV）

EN 61000-4-3 射頻電磁波抗干擾檢測：10V/m (80 … 2700 MHz)，帶有 BWK A

EN 61000-4-4 電性快速脈沖群抗干擾檢測：2 帶有 BWK B（kV）

EN 61000-4-5 浪涌雷擊測試：1 帶有 BWK B（kV）

EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，帶有 BWK A

EN 61000-4-8 電源頻率磁場抗干擾檢測 50/60 Hz：100A/m，帶有 BWK A

EN 61000-4-9 電源頻率磁場脈沖抗干擾檢測：1000A/m 帶有 BWK A

EN 61000-6-3 / EN 61326-2-3

EN 55016-2-1 干擾電壓檢測：0.15 … 30MHz（等級 B，EN 55022）

EN 55016-2-3 無線電干擾場強檢測：30 … 1000MHz（等級 B, EN 55022）

電氣連接：連接器，4 極 M12 x 1，外殼上

防護等級符合 EN 60529 標準：IP65 / IP67（如果使用的是適合且正確安裝的連接插頭。）

符合性：

CE：根據 EMC 指令

UKCA：根據 "UK EMC Regulations

輸入：

電源：：24V

電流消耗：≤ 12mA

絕緣電阻：> 100MΩ(500 VDC)

輸出：

輸出信號：

電流：4 … 20mA

電壓：0.1 … 10V

設置時間 (10 ... 90 %)：< 1ms

特性曲線誤差（在整體測量范圍內，包括非線性、滯后、零電位和端值偏差，符合 IEC 61298-2 規定的測量偏差要求）：< 0.5%

溫度系數

零位和范圍

額定溫度范圍內：< 0.1%/10 K

超出額定溫度范圍：< 0.2%/10 K

特定條件下的長期漂移（1 年）：< ± 0.1%

德國力士樂REXROTH壓力傳感器訂貨號和型號：

R901342024 HM20-21/100-C-K35

R901342027 HM20-22/250-H-K35

R901342033 HM20-22/400-C-K35

力士樂REXROTH二通方向控制功能插裝閥

LC（標準）

標準系列

規格 16 … 160

組件系列 6X, 2X, 7X

大工作壓力 420 bar

大流量 25000 l/min

帶或不帶衰減阻尼的閥架

2 個面積比

6 種不同的開啟壓力

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。

通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。

二通插裝閥通常由控制蓋 和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

德國力士樂REXROTH插裝閥訂貨號和型號：

R900912566 LC16A05E7X/

R900912572 LC16A20D7X/

R900912573 LC16A40D7X/

R900934008 LC16A40E7X/V

R900928456 LC16A05E7X/V

R900909251 LC25A05D7X/

R900912574 LC25A40E7X/

R900909245 LC32A05D7X/

R900912585 LC32A05E7X/

R900912589 LC32A20D7X/

R900906337 LC32A20E7X/

R900912610 LC32B40E7X/

R900909662 LC32A40E7X/

R900909665 LC32A40D7X/

R900910270 LC25A20E7X/

R900935732 LC40A40D7X/

R900937995 LC40A05D7X/

R900937996 LC40A05E7X/

R900710125 LC50A40E7X/V

R900520967 LC80A20E6X/

力士樂REXROTH二通方向控制功能插裝閥

LC（高壓）

高壓系列

規格 16 … 100

組件系列 6X, 7X

大工作壓力 450 bar

大流量 13000 l/min

規格 16 … 100

組件系列 6X, 7X

用于方向控制功能的插裝閥

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋同時充當從功率單元控制側到先導控制閥的連接件。通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節一個執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。

二通插裝閥的一般構成為控制蓋 和安裝套件。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

力士樂REXROTH二通插裝閥，壓力控制功能

LC..DB（標準）

規格 16 … 100

組件系列 6X, 7X

大流量 7000 l/min

規格 16 … 100

組件系列 6X, 7X

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在按照 DIN ISO 7368 進行標準化的接收孔內，且使用控制蓋閉合。

用于手動或電動比例壓力調節的先導控制閥作為先導閥集成到控制蓋內或安裝在控制蓋上，其安裝尺寸符合 DIN 24 340。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

壓力溢流功能

用于壓力溢流功能的插裝閥（型號 LC .DB...）被設計為無面積差的座閥（在油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥上設定的壓力下，閥芯由彈簧力進行壓力補償和閉合。

當達到調定壓力時，閥芯開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。

減壓功能

靜止位置閉合

對于具有開啟特性的減壓功能，將應用一個壓力限制插裝閥（型號LC..DB40D...）和一個帶有減壓先導控制閥的控制蓋（型號 LFA..DR...）。先導油經供油節流孔和打開的先導控制閥從油口 A 導入到 B 側。

主閥芯打開，并釋放從油口 A 到油口 B 的流量。

當達到調定壓力時，閥芯閉合并且油口 B 處的壓力將根據壓力-流體特性降低。次級受控側的潛在壓力增加經先導控制閥第三路排放至油箱。方向閥的設置將啟動執行附加阻塞功能（型號 LFA..DRW...）。

壓力順序功能

此功能啟動次級系統基于壓力的連接。

所需的切換壓力通過集成在控制蓋內的先導控制閥進行設置。

先導油供油可通過外部（先導油油口 X）或內部（經先導油油口 X 或 Z2 從油口 A）實現。

先導控制彈簧腔通過卸壓經油口 Y 或 Z1 導入到油箱。

油路示例

示例 1： （用于低壓系統基于壓力卸載的油路）

系統通過高壓泵和低壓泵供給。系統壓力 pS 經先導油油口在外部從高壓側作用在先導控制閥上，其在達到調定壓力值后設置卸壓油路的低壓側。單向閥 RV（不包括在交付范圍內）保護高壓系統與現有卸壓低壓系統的連接。

當達到先導控制彈簧上設定的壓力時，將切換先導控制閥，并卸載油箱主閥的彈簧腔。主閥芯打開，并釋放 A 至 B 的連接。

在型號 LFA..DZW... 中，可通過電動先導控制閥（不包括在 LFA..DZ... 型控制蓋的交付范圍內）選擇除液壓油路之外的所需切換位置。

示例 2： （用于次級系統基于壓力的連接的油路）

通過此油路，當系統 1 中的壓力未達到值之前，不會連接系統 2。先導油排放從主閥油口 A 內部實現。

德國力士樂REXROTH二通插裝閥訂貨號和型號：

R900911572 LC25DB00E7X/

R900912552 LC25DB20D7X/

R900912549 LC25DB20E7X/

R900912550 LC25DB40E7X/

R901131754 LC32B20D7X/V

R900912613 LC32B20E7X/

R900940130 LC32DB20D7X/V

R900912556 LC32DB20D7X/

R983034428 LC32DB20D7XIN010

R900912543 LC32DB20E7X/

R900919236 LC32DB40E74/-004

R901206439 LFA32DR2-7X/075

力士樂REXROTH二通插裝閥，壓力控制功能

LC..DB（高壓）

用于壓力控制功能的插裝閥

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在符合 ISO 7368 標準的接收孔內，且使用控制蓋閉合。

用于手動或電動比例壓力調節的先導控制閥集成到控制蓋內或安裝在控制蓋上。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

壓力限制功能

用于限制壓力的插裝閥型號 LC . DB...）設計為無面積差的座閥（油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥設定的壓力下，閥芯會通過彈簧力進行壓力補償并關閉。當達到調定壓力時，閥芯開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。

力士樂REXROTH二通插裝閥，壓力控制功能

LC..DR（插裝閥）

規格 16 … 63

大流量 1600 l/min

規格 16 … 63

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在按照 DIN ISO 7368 進行標準化的接收孔內，且使用控制蓋閉合。

用于手動或電動比例壓力調節的先導控制閥作為先導閥集成到控制蓋內或安裝在控制蓋上，其安裝尺寸符合 DIN 24 340。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

減壓功能

靜止位置開啟

用于減壓功能的插裝閥被設計為無面積差的滑閥（在油口 B 處無有效面積）。

作為先導控制閥，應使用具有壓力溢流功能的相同蓋類型（型號 LFA..DB...）。

油口 A 處的有效壓力經先導油供油節流孔引入到閥芯的彈簧側。在性能限制和先導控制閥設定的壓力下，閥芯由彈簧力進行壓力補償并保持在開啟位置，以實現從油口 B 到油口 A 的自由流動。

當達到調定壓力時，閥芯閉合并且油口 A 處的壓力將根據壓力-流體特性降低。

德國力士樂REXROTH插裝閥訂貨號和型號：

R900912560 LC16DR40E7X/

R900912563 LC32DR40E7X/

R900912562 LC32DR20E7X/

R900938018 LC40DR40E7X/

力士樂REXROTH二通插裝閥，壓力控制功能

LFA..DB（標準）

規格 16 … 100

大工作壓力 420 bar

規格 16 … 100

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在按照 DIN ISO 7368 進行標準化的接收孔內，且使用控制蓋閉合。

用于手動或電動比例壓力調節的先導控制閥作為先導閥集成到控制蓋內或安裝在控制蓋上，其安裝尺寸符合 DIN 24 340。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

壓力溢流功能

用于壓力溢流功能的插裝閥（型號 LC .DB...）被設計為無面積差的座閥（在油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥上設定的壓力下，閥芯 由彈簧力進行壓力補償和閉合。

當達到調定壓力時，閥芯 開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。

減壓功能

靜止位置開啟

用于減壓功能的插裝閥被設計為無面積差的滑閥（在油口 B 處無有效面積）。

作為先導控制閥，應使用具有壓力溢流功能的相同蓋類型（型號 LFA..DB...）。

油口 A 處的有效壓力經先導油供油節流孔引入到閥芯的彈簧側。在性能限制和先導控制閥設定的壓力下，閥芯由彈簧力進行壓力補償并保持在開啟位置，以實現從油口 B 到油口 A 的自由流動。

當達到調定壓力時，閥芯閉合并且油口 A 處的壓力將根據壓力-流體特性降低。

德國力士樂REXROTH插裝閥蓋板訂貨號和型號：

R900912751 LFA16DB2-71/050

R900938082 LFA40DB2-71/050

R900912763 LFA32DB2-71/050

R900938082 LFA40DB2-7X/050

R900938092 LFA40DBS2-7X/315

R900973333 LFA80DB2-63/100X99F35

力士樂REXROTH二通插裝閥，壓力控制功能

LFA..DB（高壓）

用于壓力控制功能的控制蓋

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在符合 ISO 7368 標準的接收孔內，且使用控制蓋閉合。

用于手動或電動比例壓力調節的先導控制閥集成到控制蓋內或安裝在控制蓋上。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

壓力限制功能

用于限制壓力的插裝閥（型號 LC . DB...）設計為無面積差的座閥（油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥設定的壓力下，閥芯 會通過彈簧力進行壓力補償并關閉。當達到調定壓力時，閥芯 開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。

力士樂REXROTH二通插裝閥，壓力控制功能

LFA..DBW

規格 16 … 100

組件系列 6X, 7X

大工作壓力 420 bar

規格 16 … 100

組件系列 6X, 7X

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在按照 DIN ISO 7368 進行標準化的接收孔內，且使用控制蓋閉合。

用于手動或電動比例壓力調節的先導控制閥作為先導閥集成到控制蓋內或安裝在控制蓋上，其安裝尺寸符合 DIN 24 340。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

壓力溢流功能

用于壓力溢流功能的插裝閥（型號 LC .DB...）被設計為無面積差的座閥（在油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥上設定的壓力下，閥芯由彈簧力進行壓力補償和閉合。

當達到調定壓力時，閥芯開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。

減壓功能

靜止位置開啟

用于減壓功能的插裝閥被設計為無面積差的滑閥（在油口 B 處無有效面積）。

作為先導控制閥，應使用具有壓力溢流功能的相同蓋類型（型號 LFA..DB...）。

油口 A 處的有效壓力經先導油供油節流孔引入到閥芯的彈簧側。在性能限制和先導控制閥設定的壓力下，閥芯由彈簧力進行壓力補償并保持在開啟位置，以實現從油口 B 到油口 A 的自由流動。

當達到調定壓力時，閥芯閉合并且油口 A 處的壓力將根據壓力-流體特性降低。

德國力士樂REXROTH二通插裝閥控制蓋板訂貨號和型號：

R900912764 LFA25DB2-71/420

R900912810 LFA25DBW2-7X/315

R900912816 LFA32DBW2-7X/420

REXROTH壓力傳感器HM20-21/100-C-K35
