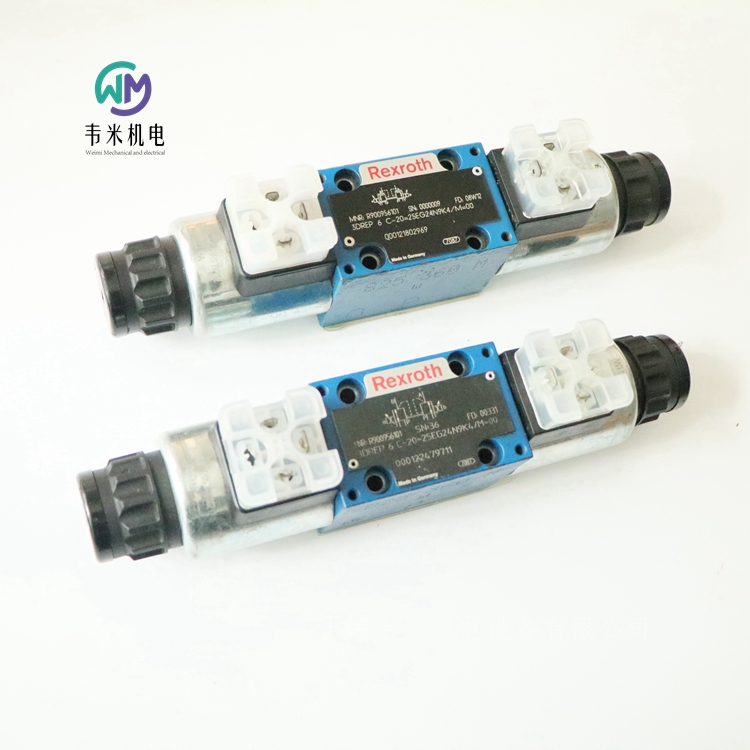

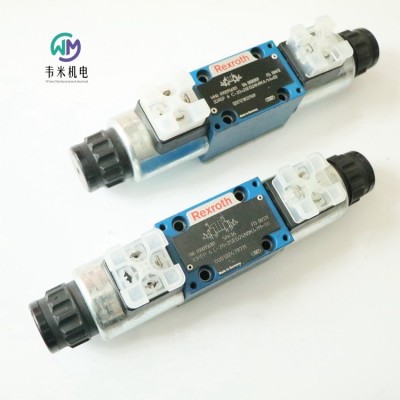

力士樂REXROTH三通型號的直動式比例減壓閥

3DREP(E) 6

規格 6

組件系列 2X

安裝位置  任意位置，好為水平

重量  2kg

溫度范圍  -20 … +80℃

建議粘度范圍  30 … 46

滯后  ≤ 5%

重復精度  ≤ 1%

響應靈敏度  ≤ 0.5%

反向死區  ≤ 1%

大工作壓力 100 bar

大流量 15 l/min

電壓類型  直流電壓

信號類型  模擬

用于控制壓力和流向的直動式比例閥

通過帶有中心螺紋和可拆卸線圈的比例電磁鐵進行操縱

用于底板安裝：孔圖按 ISO 4401

手動應急操作，可選

彈簧定中的控制滑板

帶集成電子元件 (OBE) 的型號 3DREPE

帶外部電子元件的型號 3DREP

三通減壓閥類型 3 DREP 6.. 由比例電磁鐵進行直動式操作。其將電氣輸入信號轉換為比例壓力輸出信號。比例電磁鐵是可控制的濕式插腳直流線圈，帶有對中螺紋和可拆卸線圈。這些線圈可選擇性地由外部控制電子元件（3DREP 型）或集成控制電子元件（3DREPE 型）進行控制。

設置：

閥門的基本構成包括：

帶連接面的殼體

控制閥芯，帶壓力測量閥芯

帶對中螺紋的線圈

可選集成控制電子元件

功能：

通過比例電磁鐵設置 A 或 B 中的壓力。壓力的大小取決于電流。線圈斷電后，控制閥芯 將通過壓縮彈簧保持在中心位置。油口 A 和 B 連接到 T，以便液壓油可以不受阻擋地流入油箱。通過為比例電磁鐵（例如線圈“a”）通電，壓力測量閥芯和控制閥芯 將向右移動。這樣將通過具有漸進流體特性的節流橫截面，打開從 P 到 B 及從 A 到 T 的連接。在通道 B 中形成的壓力通過壓力測量閥芯的表面作用于控制閥芯，抵抗線圈磁力。壓力測量閥芯受線圈“b”支撐。如果壓力超過線圈“a”上設置的值，將逆線圈磁力方向回推控制閥芯，并建立 B 與 T 的連接，直到重新達到調定壓力。

壓力與線圈電流成比例。當線圈關閉時，控制閥芯 在壓縮彈簧的作用下返回到中心位置。可選手動應急操作元件可在線圈不通電的情況下移動控制閥芯。

注意：

意外激活手動應急操作元件可能會導致不受控制的機器運動！

帶兩個閥芯位置的閥門（型號 3DREP..A.. 或 3DREP..B..）：

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，雙閥芯位置閥僅配有線圈“a” 或線圈“b”。它裝有保護塞來代替第二個比例電磁鐵。

注意：

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

控制值：

E 處的參考電位和 D 處的正控制值（或 12 ... 20 mA）導致 A 處產生壓力。

E 處的參考電位和 D 處的負控制值（或 12 ... 4 mA）導致 B 處產生壓力。

通過“b”側帶線圈的閥門（型號 A），E 處的參考電位和 D 處的正控制值（4 ... 20 mA）將導致 A 處產生壓力。

通過“a”側帶線圈的閥門（型號 B），E 處的參考電位和 D 處的正控制值（4 ... 20 mA）將導致 B 處產生壓力。

連接電纜：

推薦：

電纜長度不超過 25 m：型號 LiYCY 5 x 0.75 mm2

電纜長度不超過 50 m：型號 LiYCY 5 x 1.0 mm2

外徑 6.5 至 11 mm

在供電側將屏蔽連接到 PE。

德國力士樂REXROTH比例減壓閥訂貨號和型號：

R900956101 3DREP6C-20=25EG24N9K4/M=00

R900956101 3DREP6C-21=25EG24N9K4/M=00

R900958788 3DREPE6C-21=25EG24N9K31/A1M=00

R901280845 3DREE10P-7X/200YG24K31F1V

力士樂REXROTH軸向柱塞變量泵

A10VSO 系列 32

——斜盤結構軸向柱塞變量泵，用于開式回路中的靜液壓傳動

——流量與傳動速度和排量成正比。

——可通過調節旋轉斜盤角度無級更改流量。

——已釋放了流體靜力的搖架軸承

——高壓油口上的測量傳感器鏈接

——底噪音等級

——低壓脈動

——高效率

——高度抗氣蝕、吸油壓力和殼體壓力峰值下降

——通用通軸驅動

液壓油

變量泵 A10VSO 在使用符合 DIN 51524 的 HLP 礦物油下運行。

有關選擇液壓油的注意事項

選擇液壓油時，應確保工作溫度范圍內的工作粘度處于佳范圍.

注意

部件任何部位的溫度均不可高于 90 ℃。在確定軸承粘度時，應將表中的溫差考慮在內。

液壓油的過濾

更精細的過濾可以提高液壓油的清潔度，從而延長軸向柱塞單元的使用壽命。

根據 ISO 4406，清潔度至少應維持在20/18/15 級。

DG – 兩點直動式控制

通過將外部控制壓力連接到油口 X，可以將變量泵的擺動角度設置為小。

這樣就可以直接給行程柱塞供油 ，同時必須確保小壓力 pSt ≥ 50 bar。

變量泵只可在 Vg min 和 Vg max 之間切換。

請注意，油口 X 所需的控制壓力直接取決于油口 B 的實際工作壓力pB。（參見控制壓力特性曲線）。

大允許控制壓力為280 bar。

DR – 壓力控制器

壓力控制器將泵出口的大壓力限制在變量泵的控制范圍內。變量泵僅提供執行器所需的液壓油量。如果工作壓力超過壓力閥處

設置的壓力設定值，則泵將調節至更小的排量以減少控制偏差。

——卸壓狀態的基本位置：Vg max。

——壓力控制設置范圍為1) 20 至 280 bar。標準設置為 280 bar。

DRG – 遠程壓力控制

對于遠程壓力控制，可以使用一個單獨布置的溢流閥來設置目標壓力。

為了實現遠程壓力控制，溢流閥可以通過外接管路連接至油口 X ，但該溢流閥不包含在 DRG 遠程壓力控制裝置的供貨范圍之內。

控制閥的標準壓差設置為20 bar。油口 X 處的先導流體量約為 1.5 l/min。如果需要其他設置（范圍在 10 到 22 bar 之間），請以明文形式注明。

作為獨立的溢流閥，我們推薦：

——直接控制式、液壓或比例電動且適用于上述先導流體量的溢流閥。

管路長不得超過 2 m。

——卸壓狀態的基本位置:Vg max。

——壓力控制設置范圍為1) 20 至 280 bar。

DRF/DRS – 壓力和流量控制

除了壓力控制功能之外，還使用可變節流孔（例如方向閥）來調節節流孔上游和下游壓差。這用于控制泵流量。無論壓力等級如何變化，泵的流量將等于執行機構實際所需的流量。壓力控制功能優先于流量控制功能。

注意

DRS 控制回路在 X 和油箱之間并無鏈接。所以必須能夠在閥系統中卸載 LS 先導管路。

由于具有沖洗功能，因此還須確保閥系統有足夠的能力卸載 X 管路。

——卸壓狀態的基本位置：Vg max。

——壓力控制設置范圍為1) 20 至 280 bar，

標準設置為 280 bar。

壓差 ?p

控制閥的標準壓差設置為 14 bar。油口 X 處的先導流體量約為 1.5 l/min。如果需要其他設置（范圍在 10 到 22 bar 之間），請以明文形式注明。

釋放至油箱油口 X 上的負載引起零行程（“備用”）壓力，這比規定壓差 ?p 高約 1 至 2 bar。系統影響未被考慮在內。

控制器數據

DR 壓力控制數據。

大流量偏差按照驅動轉速為 n = 1500 轉/分鐘進行測量。

LA...– 壓力、流量和功率控制

采用 DR(G) 配備的壓力控制。

采用 DR(G) 配備的壓力控制。

為了在工作壓力不斷變化的情況下保持恒定的傳動扭矩，需要改變擺動角及相應的軸向柱塞泵輸出流量，以便流出的流量和壓力保持不變。流量控制可能低于功率控制曲線。訂購時，請用明文說明工廠交貨時要設置的功率特性，例如在 1500 轉/分鐘時 20 kW。

控制器數據

有關 DR 壓力控制器的數據。

有關FR 流量控制器的數據。

先導流體消耗大約 5.5 l/min。

ED –電動液壓壓力控制

ED 閥通過規定的可變線圈電流設置為一定壓力。

當執行器（負載壓力）有變化時，控制柱塞的位置將改變。

在此，泵擺動角（流量）增加或降低，直至重新達到電動預設的調定壓力為止。

因此，泵只能輸送執行器可以接受的液壓油量。通過給定可變線圈電流，可以無級調節壓力。

當電線圈電流變?yōu)榱銜r，則可通過可調液壓切斷裝置將壓力限制為 pmax 。（在斷電時確保其余功能，例如用于風機控制）ED 控制的響應時間特性曲線已根據風機的應用經過優化。

ER –電動液壓壓力控制

ER 閥通過規定的可變線圈電流設置為一定壓力。

當執行器（負載壓力）有變化時，控制柱塞的位置將改變。

在此，泵擺動角（流量）增加或降低，直至重新達到電動預設的調定壓力為止。

因此，泵只能輸送執行器可以接受的液壓油量。通過給定可變線圈電流，可以無級調節壓力。

當線圈電流變?yōu)榱銜r，壓力將被限制為 pmin（備用）。

組合泵 A10VSO + A10VSO

通過使用組合泵，可以帶有多個相互獨立的油路，無需副變速機構。

在訂購組合泵時，應將一個泵和第二個泵的型號代碼通過“+” 結合在一起。

訂購示例：

A10VSO100DR/32R-VPB32UB8+A10VSO71DRF/32R-VSB22U00

允許使用兩個同尺寸的單級泵組合（雙聯泵），考慮大 10 g (= 98.1 m/s2) 動態質量加速度，無需額外的支撐架。

對于超過兩個泵的組合泵，必須計算安裝法蘭的允許質量扭矩。

安裝說明

一般

在調試和運行過程中，軸向柱塞單元必須始終充滿液壓油并排放空氣。若長期停用，也應考慮到上述注意事項。

特別是在“傳動軸向上/向下”安裝位置，必須徹底進行注油和排氣，否則會存在無油運轉等危險。

泵外殼內的殼體泄油必須通過位于高的泄油口排放到油箱。

如果多個設備的組合使用一個相同的泄油管路，則必須注意每個泵不超出相應的殼體壓力。共用的泄油管路尺寸設計必須能夠確保所有鏈接上的設備在任和運行狀態下，尤其是在冷啟動時，都不超出大允許的殼體壓力。如果無法做到這點，必要時應鋪設單獨的泄油管路。

為了獲得有利的噪音值，應使用彈性元件分離所有連接管路，并避免在油箱上方安裝。

在所有工況下，吸油管路和泄油管路必須通入油箱中低油位以下的位置。允許吸油高度 hS源自總壓力損失。但卻不得高于hS max = 800 mm。在操作過程中以及冷啟動過程中，油口 S 處的低吸油壓力（參見第 6 頁和第 8 頁上的技術數據）也不得低于此低值。

在設計油箱時，確保吸油管路和泄油管路

之間有足夠的距離。這可以防止加熱的回油流量被直接吸回至吸油管路。

在油箱上安裝

在油箱上方安裝意味著軸向柱塞單元安裝在油箱的低油位上方。為了防止軸向柱塞單元在位置 5 處排油，高差 hES min 必須至少為 25 mm。遵守大允許吸油高度 hS max = 800 mm。

油箱內安裝

油箱內安裝是指軸向柱塞單元安裝在油箱內部、低油位以下。軸向柱塞單元完全位于液壓油下方。軸向柱塞單元完全位于液壓油下方。如果低油位等于或低于泵的上部邊緣。帶有電氣部件(例如電子控制器、傳感器) 的軸向柱塞單元不能安裝在油箱的油位以下。

安裝提示

由于殼體的緊湊設計，必須用內六角凹頭螺釘固定軸向柱塞泵。請注意允許的高表面壓力必須符合VDI 2230。

此外，還需要注意緊固扭矩。

項目規劃注意事項

——A10VSO 泵設計用于開式回路。

——軸向柱塞單元的項目規劃、組裝和調試必須由合格人員進行。

——在使用軸向柱塞單元前，請完整閱讀相應的說明手冊。必要時，請向博世力士樂索取這些手冊。

——在完成終設計之前，請索取必須遵守的安裝圖。

——必須遵循此處給定的數據和說明。

——軸向柱塞單元的特性曲線可能會因不同的工作條件(工作壓力、油液溫度) 而有所變化。

——保養：按標準我們的軸向柱塞單元在供貨時均帶有長達 12 個月的養護保障。養護保障期在佳的保存條件下有效，這些保存條件必須在技術數據表 90312 或操作手冊中讀取。

——并非本產品的所有型號都獲準用于 ISO 13849 要求的安全功能。

——在使用電磁鐵時，取決于所應用的控制系統，使用者可能會受到電磁影響。如果使用直流通電，則電磁鐵不會產生電磁干擾，并且其運行不會受到電磁的干擾。如果用調制的直流（例如：PWM 信號）進行通電，則會有出現另一種屬性的可

能。機床制造商必須檢查電磁鐵對某些人員及對其他部件造成影響的可能性。

——壓力控制器并非對抗壓力超負荷的防護擔保。因此，在液壓設備中必須設有溢流閥。

——工作管路油口：

– 油口和固定螺紋設計用于大規定壓力。機器或系統制造商必須確保連接元件和管路的安全系數滿足規定的工作條件(壓力、流量、液壓油、溫度)。

– 工作管路油口和功能油口僅設計用于液壓管路。

安全提示

——運行期間及運行后不久，軸向柱塞元件（特別是電磁鐵）可能存在造成灼傷的風險。采取適當的安全措施（例如穿防護服）

——控制設備的移動部件（如閥芯）在某些情況下會由于污染物（如組件中的不純液壓油、磨損殘渣或殘余污物）而被堵住。

因此，軸向柱塞單元中的液壓油流量和扭矩的增加將無法再對操作員的規范做出正確響應。即使使用各種過濾元件（外部或內部流量過濾），也無法排出故障，僅能夠盡量減少風險。機器和系統制造商必須測試是否需要對機器的相關應用采取補救

措施，以將驅動執行器移至安全位置（如緊急停機），且根據需要，確保其正確執行。

德國力士樂REXROTH柱塞泵訂貨號和型號：

R902465472 AA10VSO140DRS/32R-VPB22U99

R902436353 AA10VSO100DRS/32R-VPB12N00-S1439

R902452707 A10VSO45DFR1/32R-VPB12N00-S2655

R902452431 A10VSO71DRS/32R-VPB22U99-S2184

R902520810 AA10VSO71DRS/32R-VPB22U00E-S2184

R902449984 AA10VSO140DR/32R-VPB12N00

力士樂軸向柱塞變量泵

A10VO系列5x

適用于具有中壓要求的設備

規格 10 … 100

公稱壓力 250 bar

大壓力 315 bar

開式回路

通軸驅動，用于安裝公稱規格相同的其他泵

經認可能用于高速運行

低工作噪音

控制響應時間較短

多種控制

具有高功率密度

斜盤式設計

力士樂REXROTH軸向柱塞變量泵

A11V(L)O 系列 1x

帶通軸驅動的通用高壓泵

規格 40 … 260

公稱壓力 350 bar

大壓力 400 bar

開式回路

公制型號

通軸驅動，用于安裝公稱規格相同的其他泵

可選配公稱尺寸在130到260之間的增壓泵

特別是在葉輪泵型號（A11VLO）中可實現高速運行

多種控制

斜盤式設計

力士樂REXROTH壓力和流量控制系統

SYDFEE-2X

帶軸向柱塞可變排量泵 A10VSO.../31

規格 18 … 100

組件系列 2X

大工作壓力 280 bar

功能： 擺動角控制、壓力控制、扭矩極限、轉速調節功能、主站 - 從站

通信： Sercos、PROFINET、EtherNET/IP、POWERlink、VARAN、CAN over EtherCAT、ServoDrive over EtherCAT、模擬

控制系統可用于對軸向柱塞變量泵的擺動角、壓力和功率進行電液控制（部分可選）。

包括以下組件：

軸向柱塞變量泵 A10VSO.../31

作為先導控制閥使用的 VT-DFP 型比例方向閥，帶集成電子元件和感應式位置傳感器。

用于檢測擺動角的位置傳感器

具有適當電平信號和動態功能的壓力傳感器（可選）

具有集成溢流功能的預載閥 SYDZ（可選）

始終屏蔽控制值和實際值電纜。

與天線或無線電發射源之間的距離必須至少為 1 m。

切勿在電力線路附近鋪設信號線。

有關控制系統 SY(H)DFE 的補充注意事項請參見操作說明。

德國力士樂REXROTH壓力和流量控制系統訂貨號和型號：

R901033003 SYDFEE-2X/071R-PPA12N00-0000-A0B1CX2

R901033003 SYDFEE-20/071R-PPA12N00-0000-A0B1CX2

力士樂REXROTH隔膜式蓄能器

HAD 型

設備系列 1X 和 2X

額定容積 0.075 … 3.5 升

大工作壓力 350 bar

概述

液壓氣動蓄能器的主要任務之一是從液壓氣動系統中吸收一定體積的加壓流體，并在需要時將其返回到系統中。由于液體處于壓力之下，因此液壓氣動蓄能器被視為壓力容器，并且必須針對大工作壓力進行設計，同時考慮到安裝的驗收標準。

在大多數液壓氣動系統中，使用帶有分離元件的液壓氣動蓄能器。根據設計的不同，分離元件分為氣囊式、活塞式和隔膜式蓄能器。液壓氣動蓄能器主要由一個帶有氣密分離元件的液體和氣體零部件構成。流體零部分與液壓回路相連。壓力升高時，氣體壓縮，并吸取液壓氣動蓄能器中的液體。壓力下降時，壓縮氣體膨脹，并將儲存的液體置換到回路中。

隔膜式蓄能器

隔膜式蓄能器由耐壓鋼容器組成，通常為球形到圓柱形。在蓄能器內部，由彈性可加工材料（彈性塑料）制成的膜片與關閉按鈕及保護塞共同作為分離元件。它們符合壓力設備指令 2014/68/EU。

概述

結構型式 隔膜式蓄能器，焊接

安裝位置 任意位置，好為下方液體管接頭

固定方式 利用緊定卡環或者通過螺紋套節

管路接口 旋入式螺紋

表面 噴漆，亮黑色

填充氣體 氮氣，低純度等級 4.0，N2 = 99.99 Vol.-%

溫度范圍

NBR：–15 … +80°C 丙烯腈丁二烯橡膠

ECO：–35 … +80°C 環氧氯丙烷橡膠

FKM：–10 … +80°C 氟橡膠

應用，工作原理

應用

液壓氣動蓄能器可用于多種用途：

能量存儲可在間歇運行的系統中節省泵驅動功率。

緊急情況的能源儲備，例如液壓泵出現故障時。

補償泄漏損失。

周期性振動情況下的緩沖和減振。

壓力和溫度變化時進行容積平衡。

車輛的彈性元件。

機械沖擊時的減震。

工作原理

液體幾乎不可壓縮，因此不能儲存壓力能。在液壓氣動蓄能器中，利用氣體的可壓縮性儲存流體。使用的氮氣必須至少符合 4.0 級純度：N2 99.99 Vol.-%

注意事項

按規定使用

HAD..-1X/2X 型 Rexroth 隔膜式蓄能器用于構建固定機器和系統構造中的液壓驅動系統。

隔膜式蓄能器必須通過緊固元件牢固地連接到機器或系統。緊固件應確保油接口不受張力。尤其不應該通過油接口傳遞張力或者靜態或動態慣性力。

在選擇合適的固定點時，必須考慮支撐結構的熱膨脹和環境振動。

德國力士樂REXROTH隔膜式蓄能器訂貨號和型號：

0531601551 HAD0,35-160-1X/75Z06A-1N111-BA

0531602501 HAD0,7-180-1X/35Z06A-1N111-BA

0531602568 HAD0,7-180-1X/20G04A-1N111-BA

0531602572 HAD0,7-180-1X/40G04A-1N111-BA

0531602573 HAD0,7-180-1X/50G04A-1N111-BA

0531602611 HAD0,7-250-1X/80G04A-1N111-BA

0531603400 HAD1,4-140-1X/20Z06C-1N111-CE

0531613300 HAD2,8-70-1X/20Z08C-1N111-CE

R901164366 HAD0,7-350-2X/2G04E-1N111-BA

R901121882 HAD0,16-250-1X/5Z06F-1N111-BA

R901106022 HAD0,7-210-1X/10G04C-1N111-BA

0531603400 HAD1,4-140-1X/20Z06C-1N111-CE

0531601551 HAD0,35-160-1X/75Z06A-1N111-BA

R901121882 HAD0,16-250-1X/5Z06F-1N111-BA

0531602501 HAD0,7-180-1X/35Z06A-1N111-BA

力士樂REXROTH電子壓力開關

型號 HEDE10

組件系列 3X

工作壓力 600 bar

EDE10-31/400/1/-GI-K35-0

HEDE10=液壓-電氣壓力開關

3X=組件系列 30 … 39（30 … 39：安裝和連接尺寸不變）

400=壓力等級400bar

1=1 個轉換輸出和 1 個模擬量輸出

GI=內螺紋 G1/4

K35=不帶連接插頭；連接頭 M12 符合 DIN EN 61076-2-101，不帶電纜，帶 M12 接頭，編碼 A

0=不帶密封件（帶內螺紋）

一般信息

重量 kg 0.26

安裝位置 任意

環境溫度范圍 °C -25 ... +80

存儲溫度范圍 °C -40 ... +100

按照 DIN EN 60068-2-6:1996-05 進行正弦試驗 10...2000 Hz，大 20 g，10 個雙周期

按照 DIN EN 60068-2-27:1995-03 進行運輸沖擊試驗 半正弦 50 g/11 ms，正方向 3 次， 負方向 3 次（總計 18 次單個沖擊）

按照 DIN EN 60068-2-64 進行噪音測試：1995-08 20...2000 Hz，10 gRMS，24 h

符合性

CE

DIN EN 60947-1:2007/A1:2011 / A2:2014

DIN EN 60947-5-1：2004/A1:2009

DIN EN 61058-1：2002/A2:2008

DIN EN 60529:1991/A2:2013

UL

UL 508 第 17 版，文件編號：E223220（ 350 bar）

符合 DIN EN 60529 的防護等級 IP65/IP67，已安裝并裝配了連接插頭

符合 EN 50178 的防護等級 III

液壓油溫度范圍 （在壓力開關的工作口處）-25 … +80°C

粘度范圍 10 … 800mm2/s

液壓油的大允許污染度；清潔度等級符合 ISO 4406 (c) 等級 20/18/15

電氣

電氣連接 M12 連接插頭，鍍金觸點

輸入變量

電源電壓 UB 18 至 30 VDC

電流消耗 I < 50 mA

絕緣電阻 mΩ >100 (500 VDC)

輸出參數

模擬量輸出

電流承載能力 U 0 ...10 VDC（小負載 2000 Ω）

電壓 I 4 ...20 mA（大負載 (UB – 10) x 50 Ω）

上升時間（10 至 90 %） t 3 ms

轉換輸出

輸出功能 常開觸點/常閉觸點可編程

電流承載能力 I 150；200 (...60 °C)；250 (...40 °C) mA

電壓降 U < 2.5 V 短路保護定時

抗過載 是

切換頻率 f ≤ 170 Hz

準確度/型號

特性曲線誤差 （符合端點設置 DIN16086）< ±0.5%

公稱溫度范圍中的溫度系數

零電位的大 TK 0.2 %/10 k

范圍內的大 TK 0.2 %/10 k

滯環 < ± 0.25%

轉換點準確度 < ± 0.5%

重復精度 0.1%

編程選項 滯環/窗口；常開觸點/常閉觸點；激活，停用延遲；衰減；指示裝置/診斷輸出

在參考條件下長期漂移（6 個月） 0.05 %

EMC

EN 61000-4-2 ESD kV 4/8

EN 61000-4-3 射頻電磁波抗干擾檢測 V/m 10

EN 61000-4-4 電性快速脈沖群抗干擾檢測 kV 2

EN 61000-4-5 浪涌雷擊測試 kV 1

EN 61000-4-6 傳導抗干擾檢測 V 10

反應時間

準備延時 s 0.3

短反應時間轉換輸出 ms < 3

可調節延時 dS、dr s 0...50

衰減轉換輸出 (dAP) s 0...4

衰減模擬輸出 (dAA) s 0...4

上升時間模擬輸出 ms < 3

小轉換周期 1 億/5 千萬（壓力等級 600 bar 時）

IO-link 設備

傳輸類型 COM2 (38.4 kBaud)

IO-link 修訂版本 1.1

SDCI 標準 IEC 61131-9

簡介 智能傳感器：過程數據變量； 設備標識，設備診斷

SIO 模式 是

所需的主接口等級 A

過程數據（模擬） 1

過程數據（二進制） 2

短過程周期時間 t ms 2.3

顯示

指示裝置 3 x 綠色 LED（bar、psi、MPa）

切換狀態 2 x 黃色 LED

測量值 4 位字母數字顯示/交替顯示 （紅色和綠色）

力士樂REXROTH電子壓力開關訂貨號和型號：

R901425475 HEDE10-31/400/1/-GI-K35-0

R901425476 HEDE10-31/600/1/-GI-K35-0
