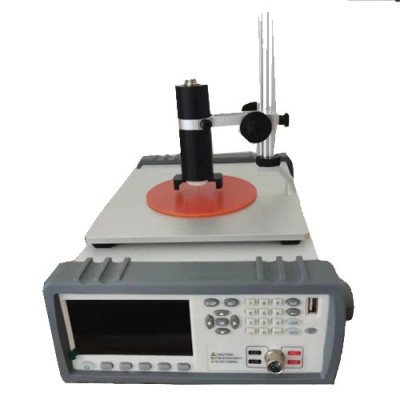

燃料電池用碳紙厚度均勻性測試儀

燃料電池用碳紙厚度均勻性測試儀

測量原理差異

?兩探針法?：僅使用兩個探針同時注入電流和測量電壓，電流流經探針時會在接觸點產生接觸電阻，導線電阻也會串聯到測量回路中，導致測得的電壓包含額外電阻的壓降。

?四探針法?：外側兩探針通電流，內側兩探針測電壓，電壓測量回路的高輸入阻抗使電流極小，接觸電阻和導線電阻的影響可忽略，直接反映材料真實電阻率。

操作復雜度

?兩探針法?：無需復雜校準，但需注意探針壓力對接觸電阻的影響。

?四探針法?：需精確控制探針間距（通常1mm）和樣品厚度，薄層材料需修正系數。

探針間距的標準化設計

?固定間距探針?：常規四探針儀采用直線排列的探針組，間距通常為1mm（如硅片測試）或0.5~1.5mm（半導體材料），制造時通過精密機械加工保證間距誤差≤±1%。

?可調間距探針?：部分設備配備微調機構，允許用戶根據樣品厚度調整間距（如薄膜測試需縮小至0.1mm），并通過千分尺或激光測距儀校準。

影響因素

?樣品均勻性?：粒度分布不均會導致數據離散；

?接觸質量?：探針傾斜或接觸不良影響精度；

?壓強控制?：需穩定在標準值（如3.9MPa±0.03MPa）?。

參數

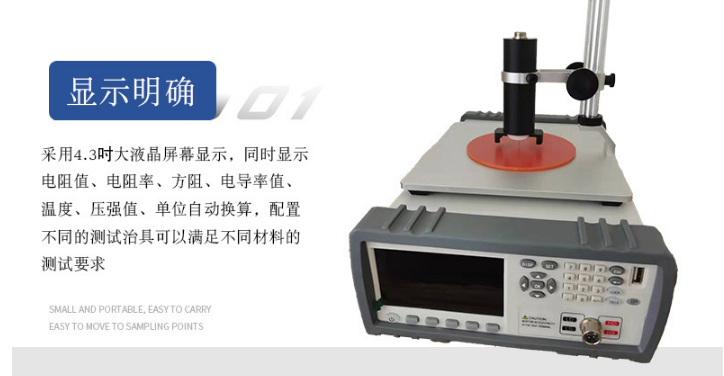

1. 便于查看的顯示/直觀的操作性：高亮度、超清晰4.3寸彩色LCD顯示；操作易學，直觀使用；

2. 基本設置操作簡單，方阻、電阻、電阻率、電導率和分選結果；多種參數同時顯示。

3. 精度高：電阻基本準確度： 0.01％；

方阻基本準確度：1%；

電阻率基本準確度：1%

4. 整機測量 大相對誤差：≤±1%；整機測量標準不確定度：≤±1%

5. 四位半顯示讀數；十量程自動或手動測試；20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/20kΩ/200kΩ/2000ΚΩ/10ΜΩ 10檔分選；實現HIGH/IN/LOW分選

6. 測量范圍寬： 電阻：10-7Ω～10+8Ω ；方阻：10-7Ω/□～10+8Ω/□；

7. 正反向電流源修正測量電阻誤差

8. 恒流源：電流量程為：DC100mA-1A；儀器配有恒流源開關可有效保護被測件，即先讓探針頭壓觸在被測材料上，后開恒流源開關，避免接觸瞬間打火。為了提高工作效率，如探針帶電壓觸單晶對材料及測量并無影響時，恒流源開關可一直處于開的狀態。

9. 可配合多種探頭進行測試；也可配合多種測試臺進行測試。

10. 校正功能：可手動或自動選擇測試量程 全量程自動清零。

11. 厚度可預設，自動修正樣品的電阻率,無需查表即可計算出電阻率。

12. 自動進行電流換向,并進行正反向電流下的電阻率(或方塊電阻)測量,顯示平均值.測薄片時,可自動進行厚度修正。

13. 雙電測測試模式，測量精度高、穩定性好.

14. 具備溫度補償功能，修正被測材料溫漂帶來的測試結果偏差。

15. 比較器判斷燈直接顯示，勿需查看屏幕，作業效率得以提高。3檔分選功能：超上限，合格，超下限，可對被測件進行HI/LOW判斷，可直接在LCD使用標志顯示；也可通過USB接口、RS232接口輸出更為詳細的分選結果。

16. 測試模式：可連接電腦測試、也可不連接電腦單機測試。

17. 軟件功能（選配）：軟件可記錄、保存、各點的測試數據；可供用戶對數據進行各種數據分

析。

18.顯示語言 英文/中文

19.供電模式110v/220v

典型應用場景

?鋰電池材料?：如石墨烯、磷酸鐵鋰的電阻率檢測?；

?半導體粉末?：硅粉、碳納米管的電導率分析?；

?科研與質檢?：高校、實驗室及企業研發部門的質量評估?。

測量精度高

?電流場穩定?：固定探針間距設計使電流分布均勻，減少邊緣效應影響。

?非破壞性測量?：無需制備合金電極，不破壞樣品內部結構，適合工藝監控與重復測試。

特殊場景優勢

?薄層材料?：通過修正系數（如4.532）簡化超薄樣品（如半導體圓片）的電阻率計算。

?不均勻性分析?：可沿樣品徑向測量斷面電阻率，觀察電阻率分布差異。

綜上，四探針法通過分離電流與電壓回路、優化探針布局，實現了高精度、高適應性的電阻測量，成為半導體、電池材料等領域的主流方法。

特點：

●電阻 ?精度：0.01%， 小分辨率0.1uΩ；

●方電阻精度：1%， 小分辨率：0.1uΩ；

●雙電測原理，提?精度和穩定性；

●測試探頭直排和矩形可選；

●標配RS232、LAN、IO、通訊接?；

●可配戴軟件查看和記錄測試數據；

注意事項

?探針壓力?：壓力增大會導致電阻率測量值略微上升（如銀薄膜中壓力從1.47N增至4.41N時電阻率增加7%）。

?樣品要求?：需滿足半無限大條件，過薄樣品可能被探針刺穿。

綜上，四探針法在半導體、光伏材料等領域因高精度和標準化成為 ，而其他方法根據樣品特性和需求（如非接觸、高阻測量）各有適用場景。

精度對比

?兩探針法?：

誤差主要來自接觸電阻和導線電阻，尤其對小電阻材料（如金屬箔）影響顯著。例如，測試鋁箔時，兩探針法測得電阻率（0.370026 Ω·cm）遠高于四探針法結果（2.884×10?? Ω·cm）。

適用于大電阻材料（如絕緣體），因附加電阻相對較小。

?四探針法?：

通過分離電流與電壓回路，誤差可控制在±1%以內，尤其適合半導體、薄膜等微尺度樣品

1。

對低阻材料（如銅箔）和高阻材料（如摻雜硅）均能準確測量。

探針間距的標準化設計

?固定間距探針?：常規四探針儀采用直線排列的探針組，間距通常為1mm（如硅片測試）或0.5~1.5mm（半導體材料），制造時通過精密機械加工保證間距誤差≤±1%。

?可調間距探針?：部分設備配備微調機構，允許用戶根據樣品厚度調整間距（如薄膜測試需縮小至0.1mm），并通過千分尺或激光測距儀校準。

多場景應用適配

應用領域 典型材料 測試需求

新能源電池 磷酸鐵鋰、硅碳負極、石墨烯 壓實密度與電阻率同步分析

炭素與冶金 石油焦、無煙煤、金屬粉末 粒度45–55目標準篩分

絕緣材料 高分子粉末、陶瓷顆粒 超高電阻率測量（>10? Ω·cm）

半導體與柔性電子

半導體粉末測試?：測量硅粉、鍺粉等材料的電學性能，支撐柔性電極開發（如氧化鋅-聚合物復合電極）。

可穿戴設備?：用于半導體粉末傳感器（如二氧化錫氨氣傳感器）的電阻率響應特性分析。

?? ?應用價值總結?

?領域? ?核心價值?

?新能源電池? 關聯壓實密度與電阻率，優化電極材料結構，提升電池一致性

典型應用場景

半導體制造?：硅片電阻率、擴散層薄層電阻檢測。

柔性材料?：導電膜、金屬薄膜的方塊電阻測量。

科研與教育?：高校及科研機構的材料電性能表征。

該技術通過標準化操作（如暗室測量避免光敏干擾、電流選擇平衡精度與熱效應）確保數據可靠性。

?炭素冶金? 原料質量控制，縮短質檢時間（如某廠商從3小時/批次降至20分鐘）

?半導體研發? 推動柔性電子、儲能材料（如鈣鈦礦太陽能電池）的創新應用

備注?：測試方法需適配場景——四探針法（符合鋰電池標準GB/T 24533）用于高精度分析，兩探針法則適用于常規導電性篩查

推薦對比?

? ?溫度范圍? ?測量原理? ?關鍵優勢? ?適用標準?

? -160℃~500℃ 三電極法 支持介質損耗/介電常數測試，控溫精度±0.5℃ GB/T 1409、ASTM D150

? 高溫真空/氣氛環境 三環電極法 鉑導線防信號衰減，觸摸屏操作便捷 GB/T 10518、ASTM

高溫箱集成 四探針法 自動繪制溫度-電阻率曲線，適合導電薄膜分析 半導體材料標準

? 未明確高溫范圍11 通用法 觸控操作，支持固體/液體/薄膜，    GB/T 1410、ASTM D25711

影響因素與范圍擴展說明?

?關鍵因素? ?對量程的影響? ?示例?

?測試電壓? 電壓↑ → 可測電阻上限↑ 500V: 20GΩ → 5000V: 200GΩ

?儀器精度? 高精度設備支持更極值測量（如μΩ級低阻） 直流電阻測試：?1μΩ–20kΩ?

?環境干擾? 濕度過高可能導致高阻值測量誤差±5%以上 需控制濕度≤85%RH

注意?：超低阻（<1MΩ）或超高阻（>100GΩ）測量需選用專用設備，避免量程不匹配導致數據失真；測量時應嚴格遵循電壓-量程對應關系，例如5000V檔位不可用于低于4MΩ的試品。

軟件與數據處理：

儀器自帶或配套軟件應能自動計算電阻率（ρ），通常需要輸入幾何尺寸（厚度、寬度、探針間距等）。

提供數據記錄、存儲、導出（如CSV）、報告生成功能。

常見儀器類型與品牌（舉例）

源測量單元 (SMU) + 定制夾具：

特點: 使用高精度源表（如 Keithley 2450, 2604B；Keysight B2900 系列）作為可編程恒流源和納伏電壓表。配合定制的、嚴格遵循標準的四點探針夾具。

優點： 靈活性高，源表功能強大（可編程掃描、精密測量）。適合研發、實驗室或需要高度定制化測量的場景。

缺點： 需要自行開發或購買符合標準的夾具，系統搭建稍顯復雜，成本可能較高。

高精度數字萬用表 (DMM) + 精密恒流源 + 定制夾具：?

特點： 分開購買高精度 DMM（如 Keysight 34465A, Keithley DMM7510）和精密恒流源（如 Keithley 622x），配合定制夾具。

優點： 成本可能低于高端源表方案，組件可單獨升級。

缺點： 系統集成度低，連接更復雜，同步控制需額外注意，精度保障依賴于各個環節性能。

選擇建議

專用儀器： 對于生產質量控制、來料檢驗或標準符合性測試?，?HIOKI RM2610B/RM2615 這類專用磁環電阻測試儀是 。它們開箱即用，嚴格符合 EIA RS-202 標準，操作簡便，結果可靠且可比性強。

研發/靈活需求選源表+夾具： 如果研究新型磁性材料，需要非常規參數掃描（如變電流、溫度），或需要高度定制化測量，高精度源表 + 精心設計和驗證的標準四點夾具?是更靈活的選擇。

務必確認符合標準： 關鍵的要求是儀器和夾具必須嚴格符合 EIA RS-202 或 IEC 60401-3 標準?。購買前務必向供應商索取符合性聲明或驗證報告。不符合標準的夾具和方法會導致測量誤差大、數據不可比。

關注夾具質量： 夾具的探針間距精度、壓力控制、接觸可靠性、絕緣性至關重要。

明確測量參數： 確定主要需求是測量電阻 (R)還是等效電阻率 (ρ_eq)，儀器是否具備自動計算功能和尺寸參數輸入接口。

明確核心需求：? 區分清楚是要測?接觸電阻（Rc）? 還是?接觸電阻率（ρc）?，以及應用場景（半導體研發？連接器質檢？）。

?半導體接觸電阻率（ρc）：?

?必須制備 TLM 或 CBKR 測試結構（光刻）。?

?核心儀器：半導體參數分析儀（Keysight B1500A/B1505A, Keithley 4200A-SCS） + 精密探針臺。?

?宏觀接觸電阻（Rc）測量（連接器、開關等）：?

?核心方法：開爾文四線法（消除引線電阻）。?

?核心設備：?

?高精度源表（SMU）如 Keithley 2450 或精密微歐計（如 IET RMO）。?

?專用的、符合標準（如 EIA-364-23C）的接觸電阻測試夾具（關鍵！需精確壓力控制）。?

?工業質檢 ：? 考慮集成化的專用接觸電阻測試儀（如菊水PCR）。

?報告 ρc 的挑戰：? 宏觀接觸中，有效接觸面積難以精確測定，?直接報告 Rc 及其測試條件（壓力、電流）是工業通行做法?。需 ρc 時通常限于微觀可控結構（如半導體）或研究場景。

?選擇前務必詳細說明：測量對象（具體是什么接觸界面）、目標參數（Rc/ρc）、精度要求、壓力范圍、是否需要符合標準以及預算范圍。這將有助于推薦 合適的儀器配置（硬件+夾具）。
