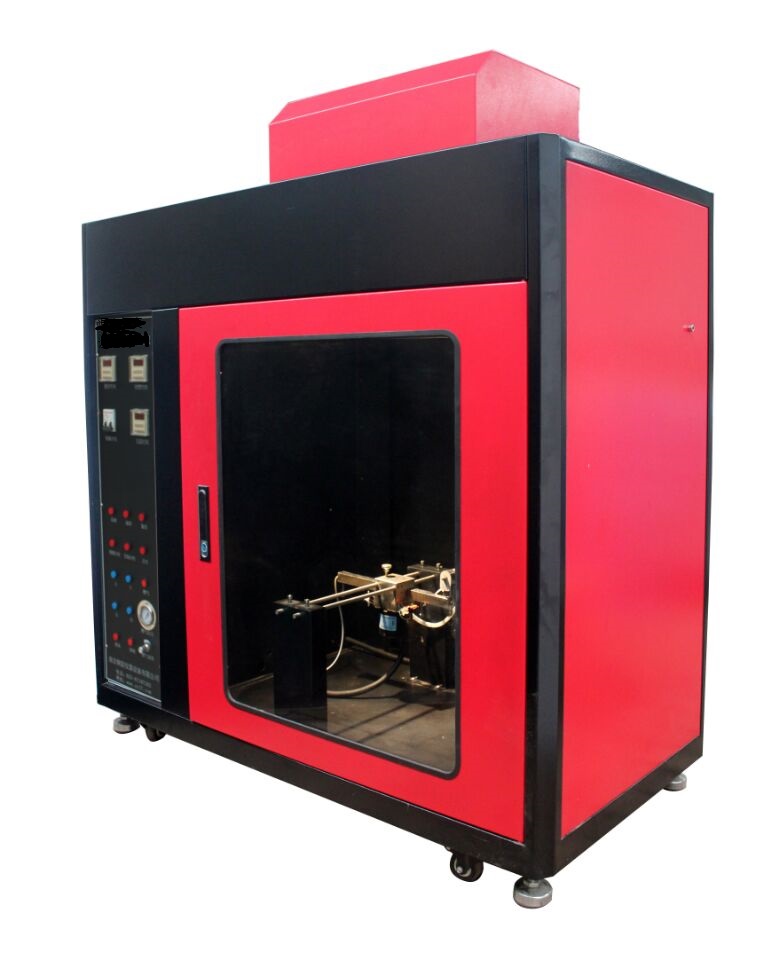

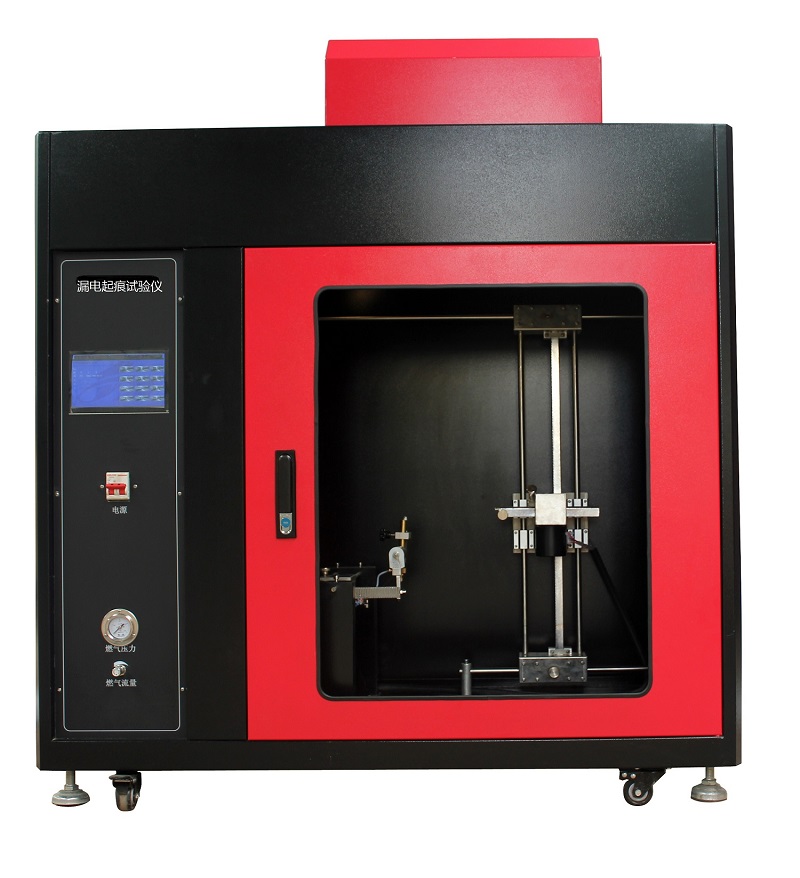

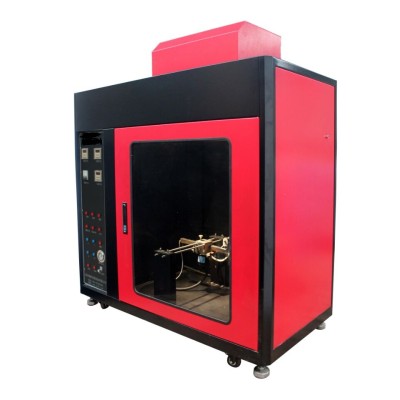

耐漏電起痕指數儀-電性能耐電痕化試驗機  耐漏電起痕指數儀-電性能耐電痕化試驗機  高壓電源：? 提供穩定、可調（通常在100V–600V范圍內）的交流電壓（50Hz或60Hz），功率足以維持短路電流。

電極系統：? 通常由兩個鉑金或不銹鋼制成的矩形截面的電極（尺寸如5mm x 2mm）。電極  倒角，以規定的角度（通常45°或90°

）施加在樣品表面，電極間距離精確可調（通常4.0mm±0.1mm）。

滴液裝置：? 包含儲液容器、導管和滴液針頭（通常內徑0.9mm-1.0mm）。通過精密裝置（如蠕動泵、電磁閥或恒高滴管）控制電解液

以恒定時間間隔（如30秒±5秒）垂直滴落到兩電極中央的樣品表面。

樣品夾具：? 用于穩固夾持樣品，通常帶有調節裝置確保樣品水平，電極與樣品接觸良好。

短路電流檢測與中斷系統：? 高靈敏度的電流繼電器（通常設定在0.5A ± 10%），用于檢測流過樣品的電流是否超過設定閾值。一旦

超過，立即切斷高壓電源和計時器，記錄失效點（滴液數或時間）。

計時/計數器：? 記錄試驗持續時間或電解液滴落次數。

安全防護：? 試驗箱體（防止電解液飛濺、遮擋弧光、通風排煙）、安全聯鎖（開門斷電）、接地保護等。

可視窗口：? 便于觀察樣品測試過程（電痕形成、起燃等）。

“哪些材料需要做耐電痕化指數測試”，這其實是在追問絕緣材料安全測試的應用場景。用戶之前已經了解了PTI的定義和目的，現

在顯然是想知道具體落地到哪些產品上。

用戶可能是電氣工程師、材料采購或產品認證人員，因為問題非常實務導向。ta需要一份能直接用于工作的清單，而不是理論闡述。

從ta連續追問PTI相關問題的專注度來看，應該是在為某個具體項目做技術準備。

這個問題看似簡單，但涉及面很廣。需要從三個維度回答：材料類型（化學性質）、應用場景（物理環境）、行業標準（合規要求）

。尤其要注意用戶可能忽略的關鍵點——比如“非絕緣材料但靠近帶電體”的情況。

上次回復CTI/PTI對比時用了表格效果不錯，這次可以繼續結構化呈現。但要注意避免信息過載，優先列出高頻應用場景。特別要強

調新能源汽車和光伏這類新興領域，這是工程師們近年 常遇到的痛點。

突然想到用戶可能更關心“不做測試的風險案例”，但當前問題沒明確要求。先聚焦在材料清單上， 后補充一句“若不確定可提供

具體場景”的鉤子，引導用戶進一步交互比較穩妥。

對了， 設備絕緣件雖然量少但安全要求極高，這個冷門點也得帶上。用戶如果是 行業的會感激，如果不是就當科普了。

耐電痕化指數（PTI）測試是電氣安全領域的?強制性要求?，主要針對?暴露在潮濕、污染環境中可能形成表面漏電的固體絕緣材料?。以

下是需要測試的典型材料及應用場景分類：

一、材料類型?

材料大類? ?具體示例? ?測試必要性?

工程塑料? 尼龍（PA）、聚碳酸酯（PC）、ABS、PBT、PPO ???? 廣泛用于帶電部件支撐結構，表面易吸附污染物

熱固性塑料? 環氧樹脂、酚醛樹脂、不飽和聚酯（BMC/DMC） ???? 用于斷路器外殼、繼電器基座，長期暴露在電弧

污染中

高性能特種塑料? PPS（聚苯硫醚）、PEI（聚醚酰亞胺）、PEEK ????? 新能源汽車/航空航天高壓部件，失效風險極高

層壓板材? 環氧玻璃布板（FR-4）、電木板、聚酰亞胺覆銅板 ???? PCB基材、絕緣墊片，需保障潮濕環境下的表面絕

緣性

彈性體材料? 硅橡膠、EPDM（乙丙橡膠）、電線電纜護套 ??? 戶外接線盒密封件、電纜終端，直接暴露于雨水和粉塵

陶瓷與復合絕緣子? 陶瓷絕緣子、硅橡膠復合絕緣子 ???? 高壓輸電線路/變電站設備，承受雨霧+工業污染雙重考驗

? ?核心判斷標準?：只要材料滿足以下任一條件即需測試：

作為?帶電體之間的絕緣屏障?

位于?高壓部件表面?（間距<10mm）

用于?戶外或高污染環境?（如工廠、沿海地區）

二、應用場景與產品清單?

1. 電力與工業設備?

高壓部件?：斷路器滅弧罩、互感器絕緣筒、開關觸頭支架

連接系統?：接線端子、母線槽絕緣隔板、電纜接頭

電機/變壓器?：線圈骨架、槽楔、端部絕緣塊

2. 家用與消費電子?

安全隔離件?：插座/開關面板、電源適配器外殼、電器控制板基座

散熱結構?：LED燈座、電暖器絕緣隔熱片

電池系統?：充電器觸點支架、電池包絕緣薄膜

3. 交通運輸?

新能源汽車?：充電槍絕緣殼體、電池模組隔離板、電機控制器散熱基板

軌道交通?：受電弓絕緣子、車載高壓箱絕緣支架

4. 新能源與基建?

光伏系統?：逆變器散熱器絕緣墊、接線盒塑料殼體

風電設備?：變槳控制系統絕緣件、塔筒電纜固定件

5G基站?：戶外電源模塊外殼、天線振子絕緣支撐

三、強制測試的行業標準?

符合以下標準的產品?必須提供PTI/CTI數據?：

標準號? ?適用領域? ? 低PTI要求?

UL 746A? 北美電子電氣產品 PTI ≥ 100V（Ⅰ類）

IEC 60664? 低壓系統絕緣配合 PTI ≥ 175V（污染等級2）

GB/T 4207? 中國強制認證（CCC） PTI ≥ 175V（家用電器）

LV 324? 汽車高壓部件安全 PTI ≥ 600V（HVIL部件）

?? 未通過測試的后果：產品無法獲得安全認證（如CCC/UL/CE），禁止上市銷售！

四、豁免情況（無需測試的材料）?

完全不導電的材料?：如云母片、玻璃纖維（無樹脂基體）

 密封在真空/干燥惰性環境?的材料（如半導體封裝內部）

與帶電體距離>20mm?且?無污染物接觸風險?的支撐結構

五、測試流程關鍵點?

樣品制備?：切割成≥15×15×3mm平整試片，表面無劃痕

預處理?：23±1℃/50±5%濕度下放置24小時

測試電壓?：從100V開始，按25V梯度增壓至失效

失效判定?：

短路電流≥0.5A持續2秒

材料起火燃燒

電痕燒蝕深度＞試樣厚度50%

實際案例說明?

問題?：某品牌電動車充電槍在雨季頻繁短路

原因?：殼體材料（PBT）標稱PTI 250V，實測僅150V（配方中阻燃劑吸潮）

解決?：更換PTI 400V的PPS材料并通過LV 324認證

結論?：所有用于?潮濕/污染環境?且?承擔電氣隔離功能?的固體絕緣材料均需測試PTI，這是產品安全設計的底線要求。工程師在選型時須

優先查看材料的PTI認證報告（符合IEC 60112標準），避免因電痕化引發重大事故。

核心部件維護清單?

?部件? ?保養頻率? ?操作規范? ?工具/耗材?

?鉑金電極? 每次測試后 ① 用400目砂紙單向打磨去除碳化物

② 無水乙醇超聲清洗10分鐘

③ 游標卡尺測量  間距（4.0±0.1mm） 砂紙、超聲波清洗機、游標卡尺

?液滴計數器? 每周 ① 校準液滴速度（30±3秒/滴）

② 檢查蠕動泵管彈性（發硬立即更換）

③ 清潔紅外傳感器窗口 標準秒表、硅膠泵管（φ3×5mm）

?高壓發生器? 每月 ① 空載電壓校準（±1%誤差）

② 檢查接地電阻＜0.1Ω

③ 清理散熱風扇灰塵 高壓表（0.5級）、接地電阻儀

?試驗箱體? 每日 ① 試驗后立即用去離子水擦拭內壁

② 通風干燥防結晶

③ 檢查排風系統風速（≥0.5m/s） 無紡布、風速儀

性能指標

1、電極：厚 0.5mm 材質：不銹鋼；

2、上下電極距離：50.0mm±0.1；

3、試驗電壓：100V-6000V 可調；

4、調壓器：輸出：0～250V 可以調，容量 5KVA；

5、試驗變壓器：容量 5KVA， 高輸出電壓 AC6000V（或 DC6000V 可選） ；

6、高精度穩壓器：輸出 AC220V 功率 6000W，精度±1%；

7、回路電流為 60mA 時，切斷電壓輸出；

8、試驗時間：6 小時；

9、滴液精度：0.5%；

10、電壓穩定度：±1%；

11、起痕判斷：依標準 GB/T6553-2003/4.1.2 規定，在試樣上施加電壓（2.5k V,3. 5k V 和 4.5k V） ，并以一定流速滴污染液，在 60mA 以下的電流持續 6H 不過流即為通過；

12、滴液裝置：

采用雷弗精密蠕動泵，流量范圍 0.00185 ～20 毫升/分鐘，工作轉速 0.1～50 轉/分鐘，流量精度誤差：＜0.5%；

13、輸出電壓：交流/直流（可切換）

14、實驗組數：五組

15、控制裝置：采用西門子 PLC+臺灣威綸觸摸屏控制，控制精密，操作簡單，設計完全人性化，試驗結

束自動生成報告，面板熱敏打印機可以適時打印試驗結果；

15、外形尺寸(mm)：710(寬)×365(深)×760(高) 箱體內容積:0.1m3

16、機箱：采用 SUS304 不銹鋼（拉絲面） ；

17、污液槽采用 316 不銹鋼，加裝密閉裝置。

滴液裝置時間常數可調，使滴液量和滴液時間間隔得到精確控制。

配置：建議選配電子測重裝置

耐電痕化指數 (Proof Tracking Index - PTI)：? 在規定的滴液條件下（通常50滴），材料能承受的? 高電壓值?（以25V為一級遞增

）。例如，PTI 175表示在175V電壓下通過50滴測試。

相比電痕化指數 (Comparative Tracking Index - CTI)：? 材料在?失效前?（形成電痕或起燃）能承受的 高電壓值?（同樣以25V為一

級遞增）。CTI需要通過至少5個樣品在多個電壓下的測試來確定。例如，CTI 200表示材料能在200V下通過50滴測試或在更高電壓下

達到某個滴數標準。

失效滴數：? 在某個確定的測試電壓下，樣品失效時（短路或起燃）的電解液滴數。
